Закрытый троллейный шинопровод Euro Lift EL-F 35-240А

Продукция > Троллейный шинопровод > Закрытый троллейный шинопровод EL-F 35-240А
Троллейные шинопроводы в закрытом корпусе Euro Lift серии EL-F
EURO-LIFT EL-F защищенные троллейные шинопроводы предназначены для внутренней и внешней установки. Степень защиты IP23.
Троллейные шинопроводы EURO-LIFT  серии EL-F - это компактная, надежная и безопасная система подачи тока. Используется для кранов, подъемников, монорельсовых систем, конвейерных лент и т.д.

Проводниковые шины EURO-LIFT EL-F имеют 4 проводника с силой тока от 35А до 240А. Шинопроводы могут оснащаться герметизирующей лентой, что повышает степень защиты от влаги и пыли.
Стыковка секций осуществляется с помощью соединительных, пластиковых муфт. Подвод питания на шинопровод организован через специальную токоподводящую секцию, линейного или концевого типа.

Описание троллейных шинопроводов Euro Lift серии EL-F
Техническая информация шинопроводы EURO-LIFT серии EL-F
Троллейные шинопроводы EURO-LIFT серии EL-F типа В.
Крепление: прямые клипсы на болтах от 140 А EL-F-B
Троллейные шинопроводы EURO-LIFT серии EL-F типа А.
Крепление: болтовое до 120 А EL-F-A
Электротехнические свойства:
Максимальный ток: 240А
Максимальное напряжение: 600В
Диэлектрическая прочность: 30-40КВ/мм
Сопротивление: 5х1015 Ом х см
Удельное сопр. поверхности: 1013 Ом х см
Сопротивление утечки: CTI600-2.7

Физические свойства:
Гибкость: 240А
Прочность на удар: 600В

Температурный режим:
Стандартный корпус: от -20° до +70°С
Корпус на повыш. темпер.: -10° до +115°С

Горючесть:
Огнестойкость: B1 (Самозатухающих)
Кодовое обозначение:
EL-F-A - болтовое загнутое до 120А
EL-F-B - прямая клипса на болтах более 140А
Ширина для проводника:
(1) = 14.5 мм
(2) = 17.6 мм
(3) = 21.0 мм

Длина секции:
Секция шинопровода поставляются длиной 4 метра

Возможно изготовление криволинейных секций:
Минимально допустимый радиус 1.2 метра
Расстояние между кронштейнами: для прямых участков от 1 до 2 метров
Возможна установка уплотнительной ленты (заказывается отдельно)
Технические характеристики шинопровода Euro Lift серии EL-F
Тип
Полюса
Сечение проводника (мм2)
Макс. ток (А)
Расстояние утечки (мм)
Макс. напряжение (В)
Сопротивление (Ом/км)
Вес (кг)
EL-F-A-35-4
483535600
1.944
2.09
EL-F-A-50-4
4105035
600
1.656
2.16
EL-F-A-80-4
4158035
600
1.137
2.3
EL-F-A-100-4
42010033
600
1.011
2.43
EL-F-A-120-4
42512033
600
0.713
2.56
EL-F-B-140-4
43514033
600
0.522
2.95
EL-F-B-170-4
45017033
600
0.337
3.25
EL-F-B-210-4
47021033
600
0.265
3.85
EL-F-B-240-4
48024030
600
0.223
4.16
Комплектующие к троллейному шинопроводу Euro Lift EL-F

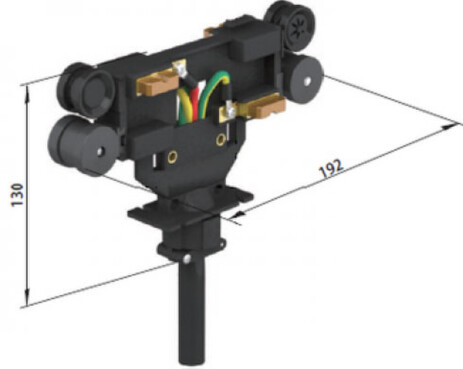

Токосъемник одинарный EL-F-TK1-4/25 (35A-50A) / EL-F-TK1-4/40 (35A-120A)
Токосъемник одинарный EL-F-TK1-4/25 (35A-50A) / EL-F-TK1-4/40
EL-F-TK1-4/25 Токосъемник одинарный EURO-LIFT 25А используется для линии 35A-50A
EL-F-TK1-4/40Токосъемник одинарный EURO-LIFT 40А используется для линии 35A-120A
Тип
Вес, кг
Полюсов
Номинальная мощность
EL-F-TK1-4/25
0.65
4
25А
EL-F-TK1-4/40
0.7
40А
Токосъемник сдвоенный EL-F-TK2-4/60 (120A-170A)
Токосъемник сдвоенный EL-F-TK2-4/60
EL-F-TK2-4/60 Токосъемник сдвоенный EURO-LIFT 60А
Используется для линии 120A-170A
Тип
Вес, кг
Полюсов
Номинальная мощность
EL-F-TK2-4/60
1.35
4
60А
Токосъемник одинарный EL-F-TK1-4/80 (140A-240A)
Токосъемник одинарный EL-F-TK1-4/80
EL-F-TK1-4/80 Токосъемник одинарный EURO-LIFT 80А
используется для линии 140A-240A
Тип
Вес, кг
Полюсов
Номинальная мощность
EL-F-TK1-4/80
1.3
4
80А
Щетка для токосъемника EL-F-TKS
Щетка для токосъемника EL-F-TKS
EL-F-TKS Щетка для токосъемника EURO-LIFT
используется для токосъемника 56JD-4/25,56JD-4/40,56JD-4/60,56JD-4/80
Тип
Вес, кг
EL-F-TKS
0.09

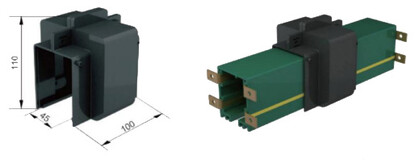

Соединительная коробка муфта EL-F-A-MF (<120A)
EL-F-A-MF Соединительная коробка(муфта) EURO-LIFT (для линии тип A bended-болтовое) <120A
Тип
Вес, кг
Материал
EL-F-A-MF
0.09
Пластик
Соединительная коробка муфта EL-F-B-MF
EL-F-B-MF Соединительная коробка(муфта) EURO-LIFT (для линии тип B: прямые клипсы на болтах)
Тип
Вес, кг
Материал
EL-F-B-MF
0.10
Пластик
Жесткий подвес EL-F-PZ (Дистанция максимум от 1 до 2 метров)
Жесткий подвес EL-F-PZ
EL-F-PZ Необходим для поддержки изоляционного короба и его крепления к кронштейнам, позволяет смещаться изоляционному коробу в случае температурного расширения линни. Установочная дистанция между двумя подвесами должна быть максимум от 1 до 2 метра)
Тип
Вес, кг
Материал
EL-F-PZ
0.21
Металл
Скользящий подвес EL-F-PS
Скользящий подвес EL-F-PS
EL-F-PS Служит для создания фиксированной точки с целью обеспечения равномерного распределения расширения.
Тип
Вес, кг
Материал
EL-F-PS
0.17
Металл
Клипсы на болтах для муфты тип B, EL-F-B-KL

Тип
Вес, кг
Материал
EL-F-B-KL-140A
0.053
Оцинкованная сталь и медь
EL-F-B-KL-170A
0.058
Оцинкованная сталь и медь
EL-F-B-KL-210A
0.065
Оцинкованная сталь и медь
EL-F-B-KL-240A
0.085
Оцинкованная сталь и медь
Концевой подвод питания EL-F-PK

EL-F-B-KK Клеммы концевого подвода питания EURO-LIFT (для линии тип B клипса на болтах) 140-240А
Тип
Вес, кг
Материал
EL-F-PK
0.25
Пластик
Концевая крышка EL-F-KR
Концевая крышка EL-F-KR
Тип
Вес, кг
Материал
EL-F-KR
0.065
Пластик
Секция изоляции EL-F-IZ

Используется с винтовыми соединениями Изоляторы шириной по 3-5 мм
На рисунке показан пример изолирующей секции.
Изолирующая секция поставляется в заводском исполнении.
Линейный подвод питания тип B,  EL-F-B-PL

Тип
Мощность
Жилы
Длина, м
EL-F-B-PL-50
5040,5
EL-F-B-PL-80
80
4
0,5
EL-F-B-PL-100
1004
0,5
EL-F-B-PL-120
120
4
0,5
EL-F-B-PL-140
1404
0,5
EL-F-B-PL-170
170
4
0,5
EL-F-B-PL-210
2104
0,5
EL-F-B-PL-240
240
4
0,5
Поводок для токосъемника EL-F-TKP (Для токосъемников 25А, 40А, 60А, 80А)

Тип
Вес, кг
Подходит для токосъемников 25А, 40А, 80А
EL-F-TKP-25/40/80
0,53
Подходит для токосъемников 60А
EL-F-TKP-60
0,53

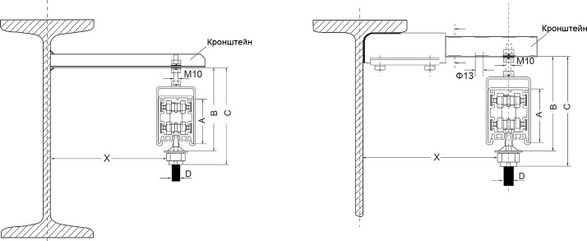

Способы монтажа на двутавровую балку

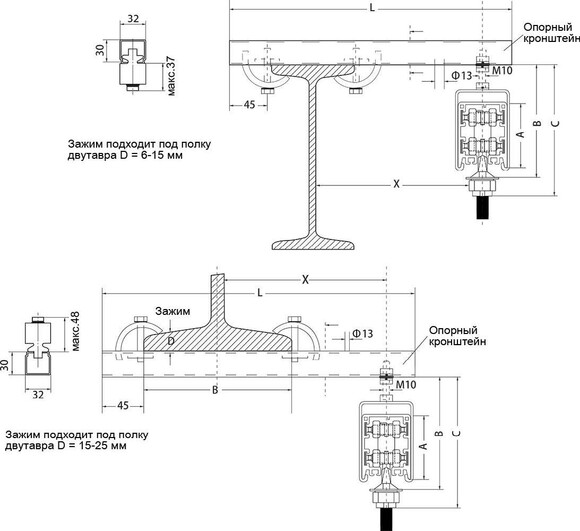

Установка при помощи кронштейна из профиля С-Рельса (в разрезе)

Готовая установка на кронштейн C-Рельс (для сварки)
